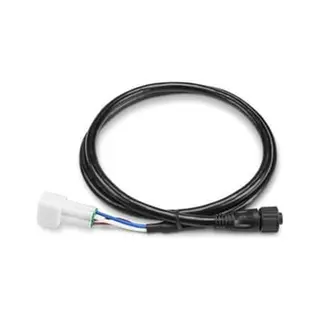

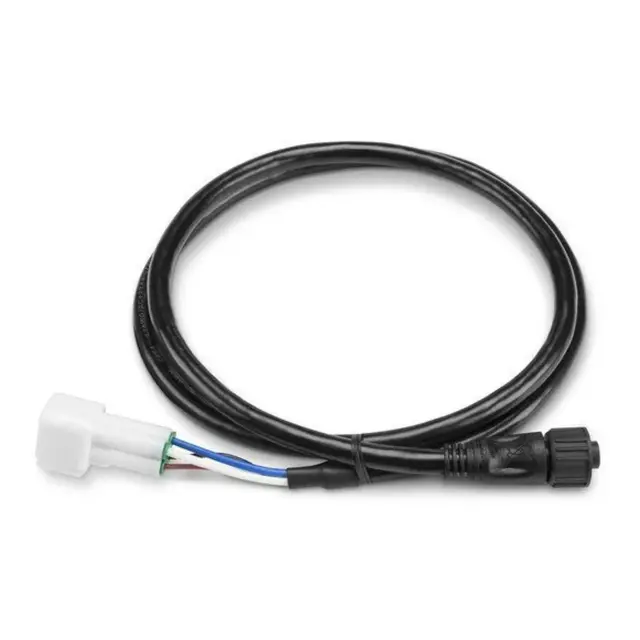

Koble J1939 Yamaha motordata til en J1939 kompatibel Garmin kartplotter (egen inngang for J1939) direkte flersamlingspunktet til Yamaha Engine Bus for å få et Yamaha’s-integrert båtkontrollsystem og et tilpasset brukergrensesnitt for berøringsskjerm til Garmin-installasjonen din.
NB! Denne skal ikke kobles til NMEA2000 - kun J1939!
Det er viktig at denne kobles til J1939 kontakten som finnes på flere Garmin plottere av nyere art. Man skal kke benyte NMEA2000 inngang på plotteren. J1939 og NMEA2000 har identiske kontakter (Micro-C) på plotteren, men skal ikke forveksles. J1939 kan forlenges med NMEA2000 drop/backbone kabel (se tilbehør).
Busskabelreferanse for fiberhale
| Yamaha-delenummer |
Beskrivelse |
| 6Y8-82521-01-00 |
0,3 m (1 fot) fiberhalebusskabel |
| 6Y8-82521-11-00 |
0,6 m (2 fot) fiberhalebusskabel |
| 6Y8-82521-21-00 |
0,9 m (3 fot) fiberhalebusskabel |
| 6Y8-82521-31-00 |
1,8 m (6 fot) fiberhalebusskabel |
| 6Y8-82521-41-00 |
2,7 m (9 fot) fiberhalebusskabel |
| 6Y8-82521-51-00 |
3,6 m (12 fot) fiberhalebusskabel |
Alternativ tilkoblingsmetode
Om kartplotteren ikke har J1939 plugg, eller man ønsker å dele informasjon til ulike mottakere (flere kartplottere/display) er det er fullt mulig å benytte NMEA2000 for tilkobling av motordata fra en kompatibel Yamaha motor. Da trengs et NMEA2000 Gateway mellom Multi Hub og NMEA2000 nettverket. Dette er originale Yamaha dere og må kjøpes av en Yamaha forhandler. Se skisse og tabell under.
Cable | Description | Part Number |
A | 1 ft. Pigtail Bus Wire 2 ft. Pigtail Bus Wire 3 ft. Pigtail Bus Wire 6 ft. Pigtail Bus Wire 9 ft. Pigtail Bus Wire 12 ft. Pigtail Bus Wire
(Choose 1 of desired length) | 6Y8-82521-01-00 6Y8-82521-11-00 6Y8-82521-21-00 6Y8-82521-31-00 6Y8-82521-41-00 6Y8-82521-51-00 (Yamaha) |
B | NMEA Harness for 6YG Gateway | 6Y8-82521-00
(Yamaha) |
C | NMEA 2000 Drop Cable 6ft
NMEA 2000 Drop Cable 13ft
NMEA 2000 Drop Cable 19ft
(Choose 1 of desired length) | 010-11076-00
010-11076-04
010-11076-01
(Garmin) |
Ved tilkobling til NMEA2000 trengs ikke Engine Bus
