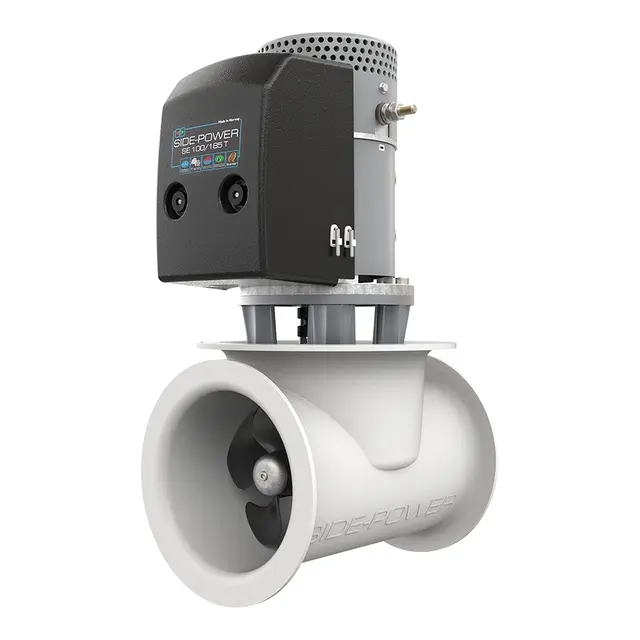

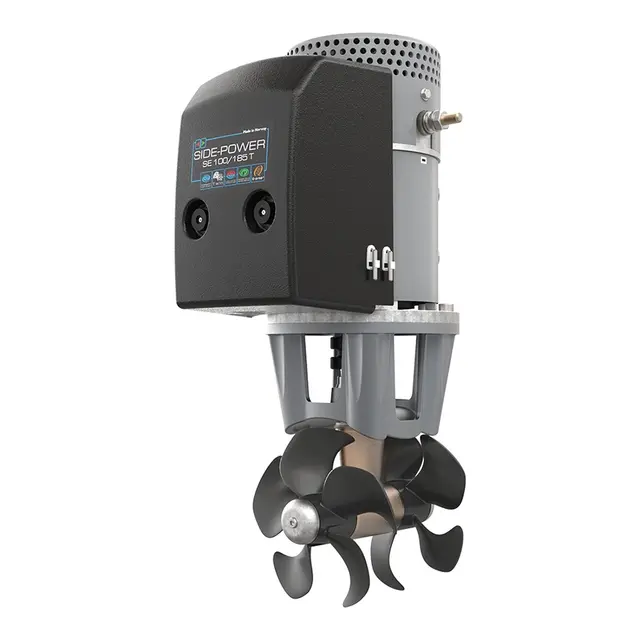

SE100 er den kraftigste thrusteren vi har i tunneldiameteren 185 mm, hvilket gjør den både kompakt og effektiv med 100-116 kg skyvekraft. Egnet for båter mellom 35-55 fot.

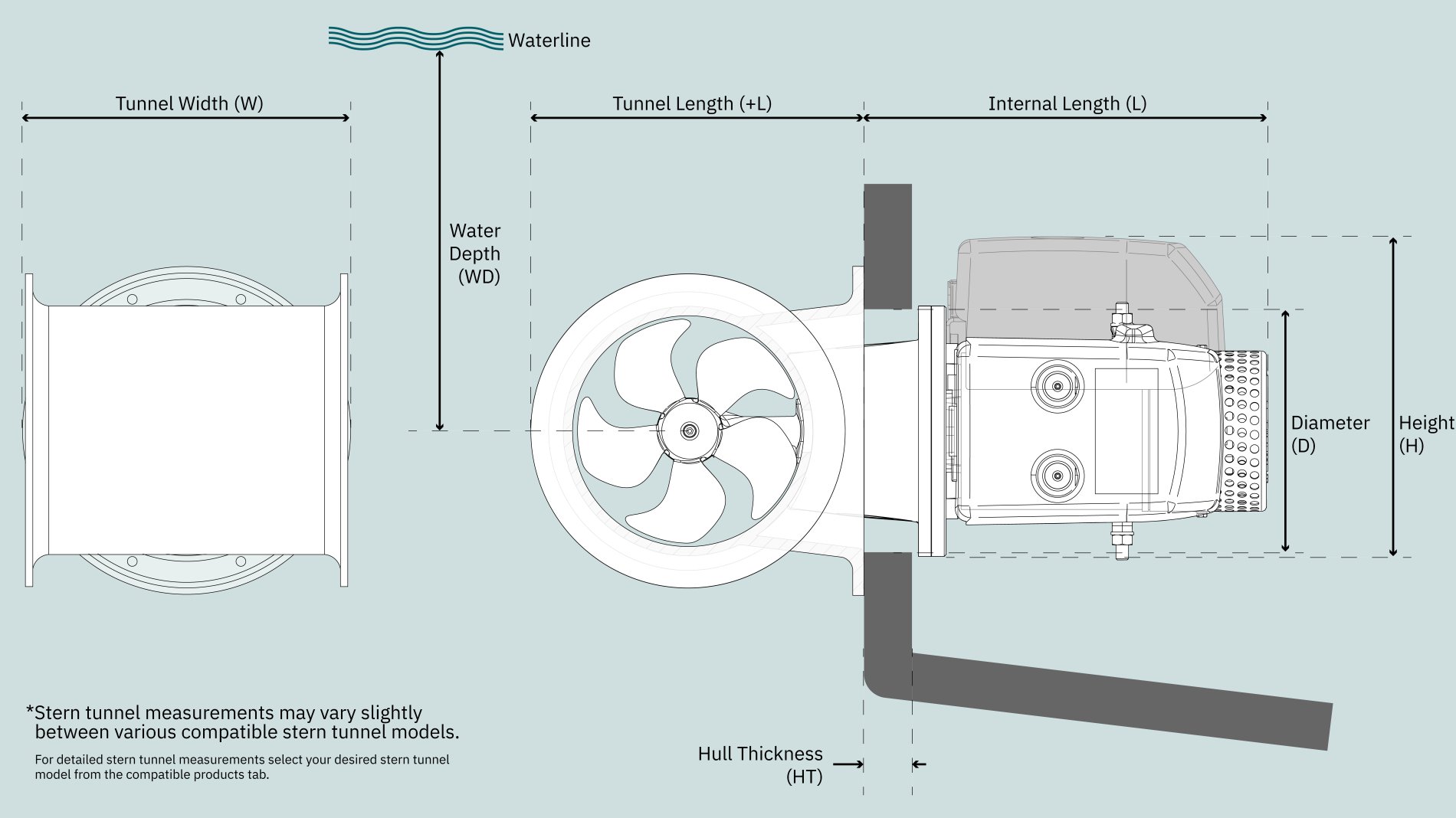

Kan installeres som baug- og hekkthruster. Enheten gir stor fleksibilitet ved installasjon ettersom den kan monteres i ulike vinkler på tunnelen. I tillegg kan elmotoren dreies 90 grader på motorfestet.
Bak beskyttelsesdekselet finner du hovedreleet, samt Sleipners patentere IPC enhet som overvåker systemets ytelse og funksjon. Se flere av produktfunksjonene nedenfor.
SE100 baug/hekk thruster 24V
Veiledning: Slik navigerer du reservedeler
Nedenfor vises toppnivå av reservedeler som er tilgjengelig for deg. Hvis du ønsker et komponent innenfor den aktuelle enheten, klikk på navnettiketten under bildet og du vil få tilgang til en detaljert liste med reservedeler.
Hvis ingen ytterligere reservedeler er tilgjengelig betyr det at gjeldende enhet må kjøpes samlet grunnet service- eller installasjonskrav.
1
Varenummer: 8 0101 24
Antall: 1
2
Varenummer: 7 1462
Antall: 1
3
Varenummer: 8 0501
Antall: 1
4
Varenummer: 8 0601
Antall: 1

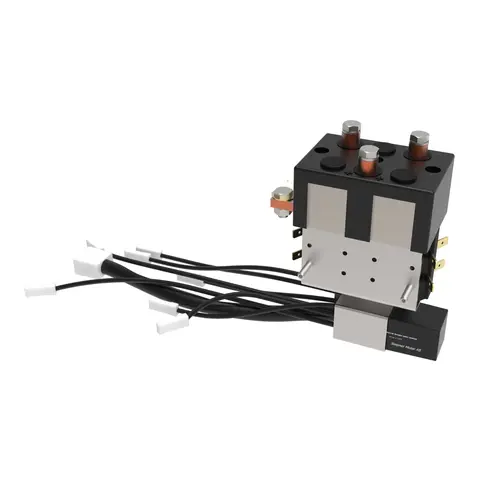

1 Elektromotor m/rele SE100 24V
Below is a sub-level assembly of spare part groupings. If no additional spare parts are available, it means that the current assembly group must be purchased as a whole due to service or installation requirements.
BILDE IKKE TILGJENGELIG
1
2
Varenummer: 41371242
Antall: 1
BILDE IKKE TILGJENGELIG
3
Antall: 2
Bolt - DIN 933 - M6 x 12
BILDE IKKE TILGJENGELIG
4
Antall: 2
Washer - DIN 6798 - A 6,4
BILDE IKKE TILGJENGELIG
5
6
Varenummer: SM168571
Antall: 1
BILDE IKKE TILGJENGELIG
*7
BILDE IKKE TILGJENGELIG
*8
BILDE IKKE TILGJENGELIG
*9
2 Motorbrakett SE80/100
Below is a sub-level assembly of spare part groupings. If no additional spare parts are available, it means that the current assembly group must be purchased as a whole due to service or installation requirements.
BILDE IKKE TILGJENGELIG
1
Antall: 4
DIN 912 - M10 x 25 (A2)
BILDE IKKE TILGJENGELIG
2

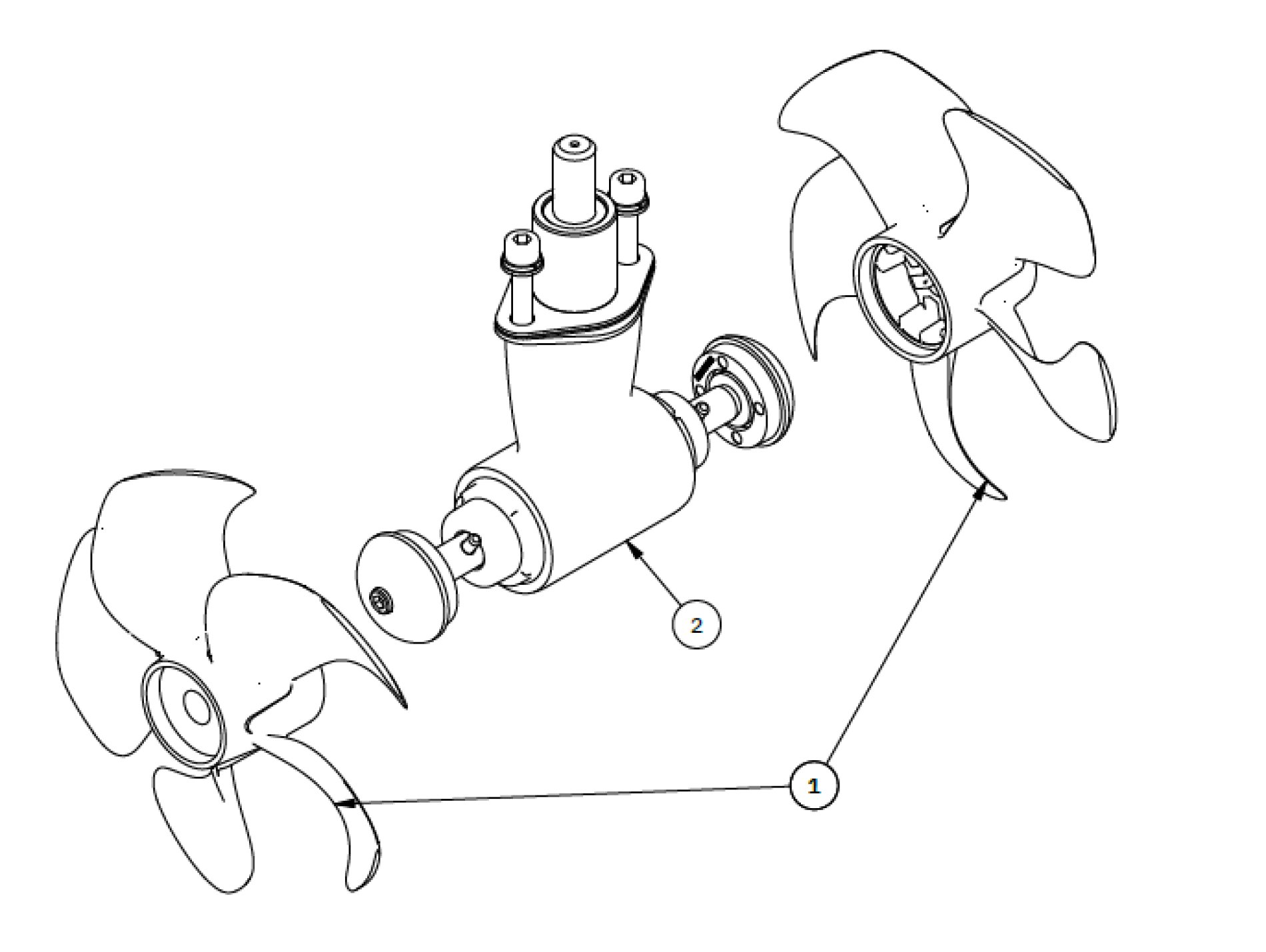

3 Girhus SE80/100
Below is a sub-level assembly of spare part groupings. If no additional spare parts are available, it means that the current assembly group must be purchased as a whole due to service or installation requirements.
1
Varenummer: 7 1261
Antall: 2
2
Varenummer: 8 0601-U
Antall: 1

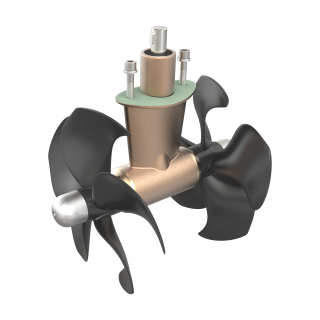

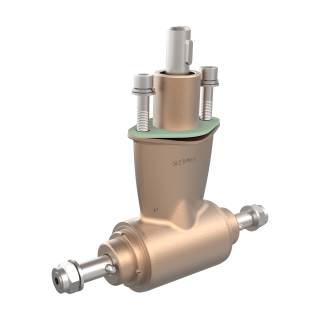

4 Girhus SE80/100 uten propell
Below is a sub-level assembly of spare part groupings. If no additional spare parts are available, it means that the current assembly group must be purchased as a whole due to service or installation requirements.
BILDE IKKE TILGJENGELIG
1
Varenummer: 7 1313
Antall: 1
BILDE IKKE TILGJENGELIG
2
Varenummer: 7 1314
Antall: 1
BILDE IKKE TILGJENGELIG
3
Antall: 2
DIN 912 - M8 x 55 (A4)
BILDE IKKE TILGJENGELIG
4
Antall: 2
DIN 127 - A 8 (A4)
BILDE IKKE TILGJENGELIG
5
Antall: 2
DIN 125 - A 8,4 (A4)
BILDE IKKE TILGJENGELIG
6
Antall: 2
DIN 985 - M12x1,75 (A4)
BILDE IKKE TILGJENGELIG
7
Antall: 2
Drive pin 28 x Ø5 (A4)
8
Varenummer: 7 1181
Antall: 2
9/10
Varenummer: 7 1190 A
Antall: 2

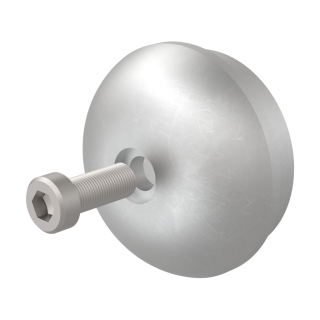

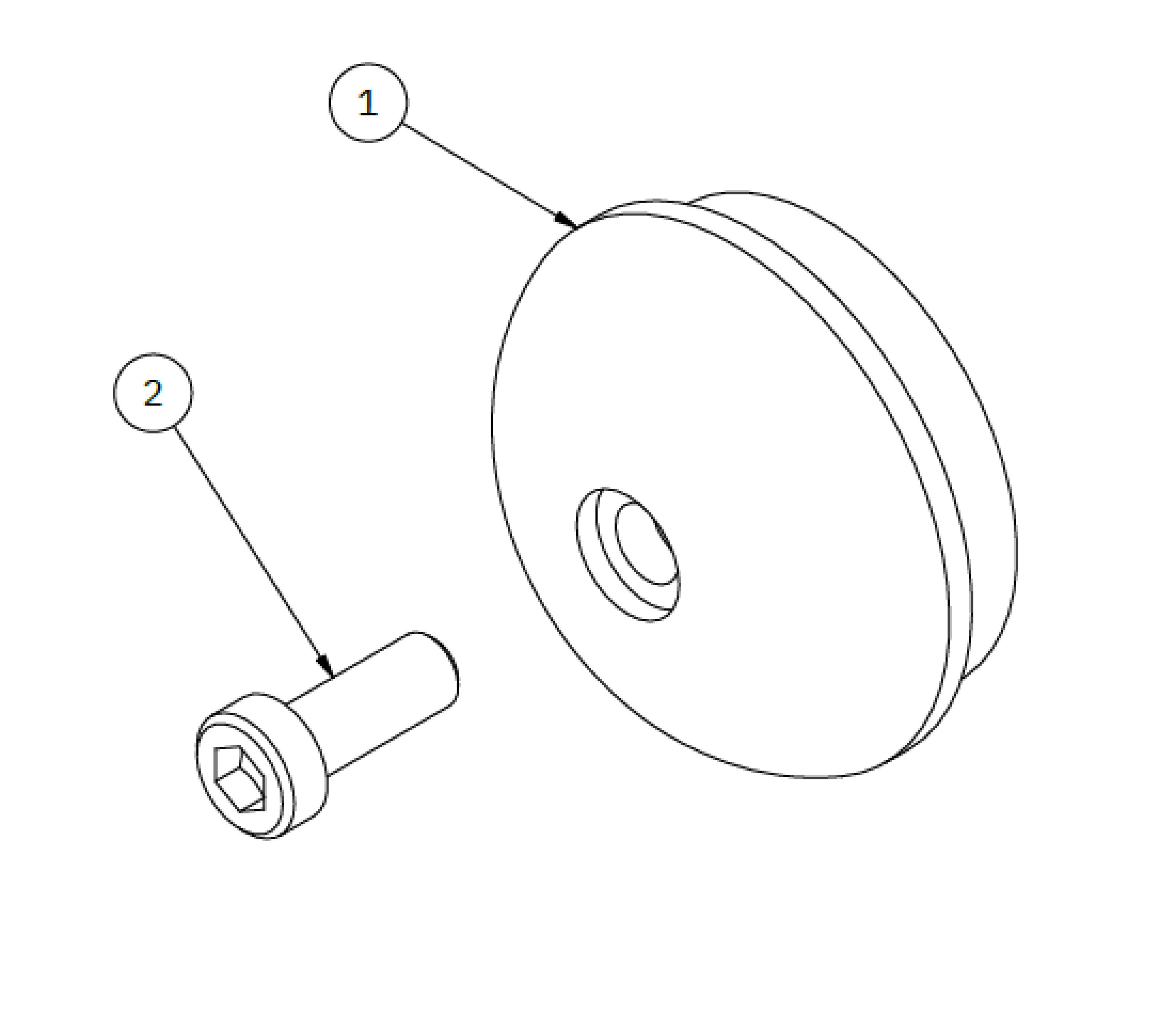

5 Anode alu SE60/80/100 + SP55/75/95
Below is a sub-level assembly of spare part groupings. If no additional spare parts are available, it means that the current assembly group must be purchased as a whole due to service or installation requirements.
BILDE IKKE TILGJENGELIG
1
BILDE IKKE TILGJENGELIG
2
Sleipner gir kun garanti for originalreservedeler. Ansvaret for å montere reservedelene ligger på installatøren. Du bør ikke prøve å montere reservedeler med mindre du har tilstrekkelige kunnskaper til å utføre slik type arbeid. Hvis reservedelen blir installert feil, vil ikke Sleipner være ansvarlig for eventuelle skader som oppstår.
Informasjonen som er gitt i dokumentet var korrekt på tidspunktet det ble publisert. Imidlertid kan ikke Sleipner holdes ansvarlig for eventuelle unøyaktigheter eller utelatelser det kan inneholde. Kontinuerlig produktforbedring kan endre produktspesifikasjonene uten varsel. Som følge av dette kan ikke Sleipner holdes ansvarlig for eventuelle forskjeller mellom produktet og dokumentet.
Egenskaper

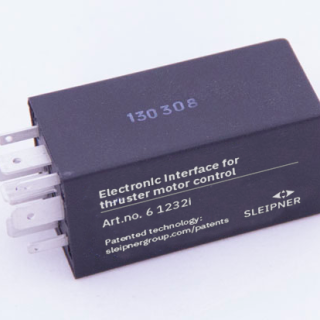

INTELLIGENT POWER CONTROL
Sleipners patenterade intelligenta effektstyrning (IPC) ger en fördröjning mellan riktningsändring för att minska slitaget på de mekaniska delarna samtidigt som reläets funktioner övervakas. T.ex. om låg strömnivå gör att relä släpper och börjar slå så pausar IPC styrningen för att undvika fastbränning och om relä bränner fast stannar bogpropellern för att undvika olyckor i hamn.

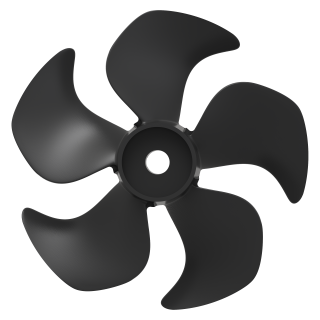

Q-PROP™
Q-Prop™ propellern har uppmätt brusreducering på upp till 75% i kontrollerade miljöer. Den fembladiga snedställda propellern minskar ljudnivån samtidigt som den bibehåller exceptionell effektivitet. Vissa bogpropellermodeller är det t.o.m. ökning av dragkraften.
- Förväntad ljudreduktion i genomsnittliga installationer med 20-40%
- Uppgraderingssatser finns tillgängliga för de flesta Sleipner propellrar
OVERHEAT PROTECTION
Automatisk detektering av överhettning av interna komponenter. När en förhöjd temperatur upptäcks stängs enheten automatiskt av för att förhindra farlig överhettning.

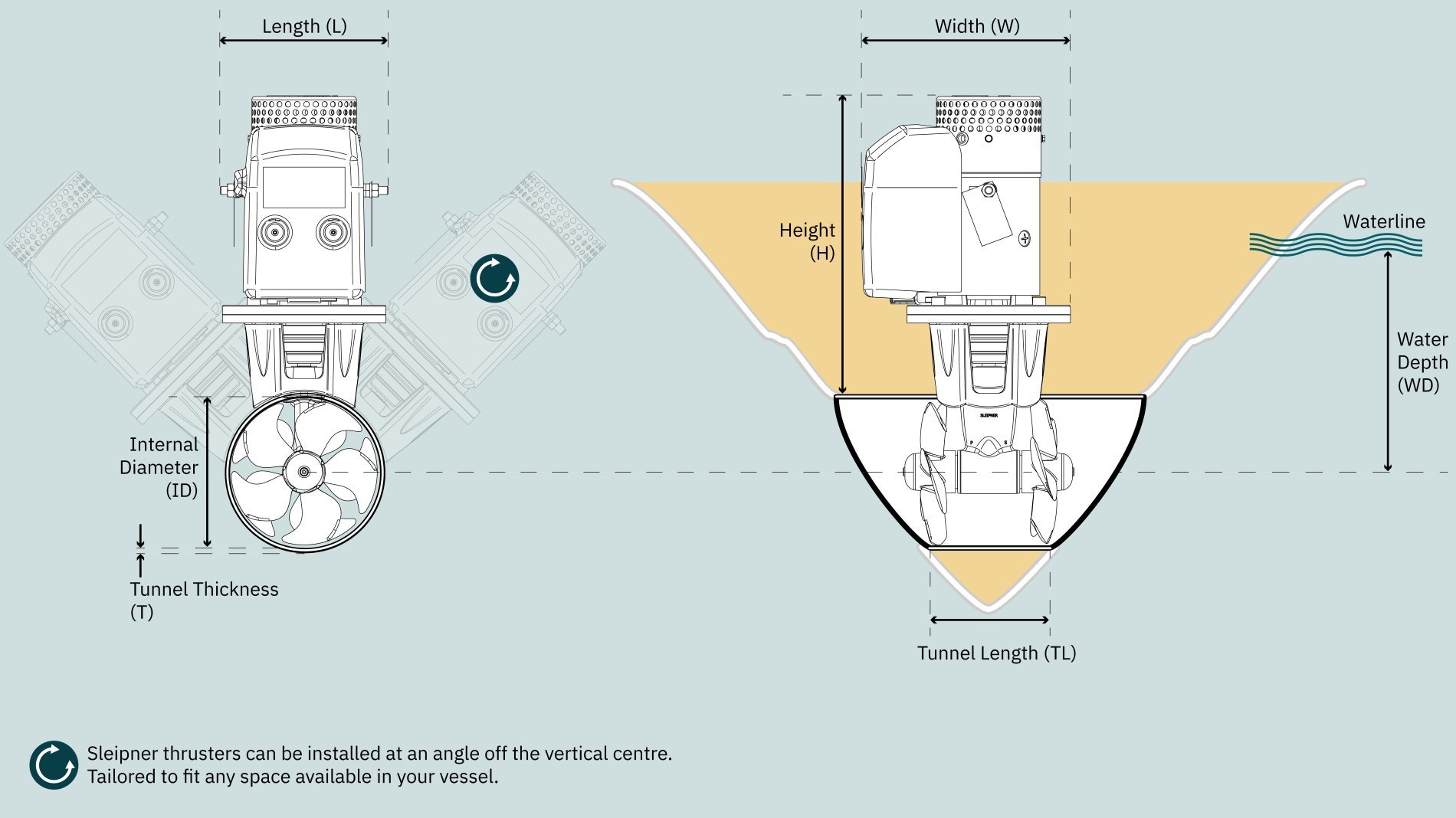

FLEXIBLE INSTALLATION
Sleipner erbjuder installationsflexibilitet för att arbeta med det utrymme som finns. Våra bogpropellermodeller tillåter installation i alla vinklar på tunneln, skräddarsydda för att passa alla tillgängliga utrymmen i din båt.
ANALOG
Sleipners analoga signalkablar med Plug & Play-kontakter är färgkodade för att matcha kopplingsscheman med högkvalitativa kontakter för att säkerställa en korrekt installation.
GALVANIC SEPARATION
Delar under båten som utsätts för havsvatten är galvaniskt isolerade från elsystemet ombord, vilket eliminerar krypströmmar.
SEALED DRIVE LUBRICATION
Bogpropellerns växelhus oljefyllt för livstidssmörjning och förseglat med en långtidsmekanisk tätning med keramik och kol för maximal säkerhet mot vatteninträngning.
FLEXIBLE COUPLING
Flexibel koppling skyddar drivlinan genom att kompensera för felinriktning mellan elmotorns axel och växelhuset.
TWIN PROPELLERS
Dubbla propellrar kan ge mer kraft än modeller med en propeller, jämfört i samma tunneldiameter. Vi använder detta system i våra mellanmodeller, där hög dragkraft krävs i små tunneldiametrar. Tack vare den kompakta designen och höga prestanda har de modellerna med dubbla propellrar blivit det populäraste valet bland båtbyggare över hela världen.
DC ELECTRICAL CURRENT
Drivs av likström.
